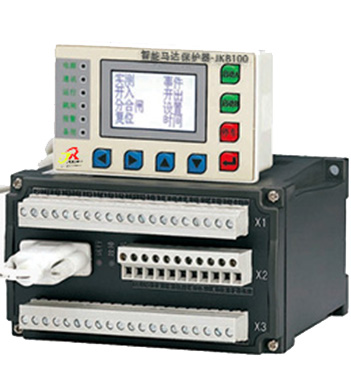

智能型馬達保護器，所有部件采用工業級，完全按工業標準設計。適用于額定電壓至AC 660V（默認380V）系統、額定電流至AC 800A、額定頻率為50/60Hz的電動機。它具有抗干擾能力強、工作穩定可靠、精度高、保護參數設定簡單方便。 采用模塊化的產品結構形式，包括主體（信號檢測、保護控制功能模塊）、顯示模塊。根據需要選配的功能模塊或附件，與接觸器、電動機起動器等電器元件構成電動機控制保護單元，有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。具有啟動時速斷、啟動后速斷、啟動過長、堵轉、過欠壓、過載、欠流、零序/漏電、過欠頻及三相電流不平衡等保護，可記錄50條最近發生的SOE事件。本機具有2路 RS-485 遠程通訊接口，支持 MODBUS-RTU協議和2路模擬量 4~20mA輸出接口，可與PLC、DCS及后臺機組成網絡系統。通過后臺對電動機運行狀態監視和歷史數據查詢。
| 項 目 | 參 數 | |
| 測量 | 電壓測量范圍 | 5%～120%Ue，精度：0.5% |
| 電流測量范圍 | 5%～1200%Ie，精度：0.5% | |
| 有功功率 | 0～999.999KW，精度：1% | |
| 無功功率 | 0～999.999KVar，精度：1% | |
| 視在功率 | 0～999.999KVA，精度：1% | |
| 頻率 | 45Hz～65Hz，精度：±0.02Hz | |
| 有功電度 | 0～99999999.9KW，精度：2% | |
| 無功電度 | 0～99999999.9Kvar，精度：2% | |
| 保護 | 電壓保護范圍 | 0～1.2 Ue |
| 電流保護范圍 | 0～12 Ie | |
| 動作值精度 | 3% | |
| 時間精度 | 定時限（<3%或80ms），反時限（<5%） | |
| 精度 | 范圍 | 4~20mA |
| 負載 | ≤500ohm | |
| 精度 | 0.5% | |
| DI 輸入 | 光電隔離 | 隔離電壓 5000Vac rms |
| 供電 | 外接無源干接點（內部供電） | |
| DO輸出 | 輸出形式 | 機械式觸點,合閘及報警,跳閘 |
| 觸電最大接觸電阻 | 30mΩ/1A | |
| 最大允通電壓 | 250Vac/dc | |
| 最大允通電流（阻性） | 5A/250Vac | |
| 環境 | 工作溫度 | -10~60℃ |
| 存儲溫度 | -20~70℃ | |
| 工作濕度 | 5%-95%RH 無凝露 | |
| 面板防護等級 | IP54 | |
| 工作電源 | AC/DC 85~270V | |
| 功耗 | 10W | |
| 電機額定工作電壓 | AC 380V / 660V（非標，訂貨需說明） | |
| 電動機額定工作電流 | 采用與電機額定電流匹配的外置專用電流 | |
